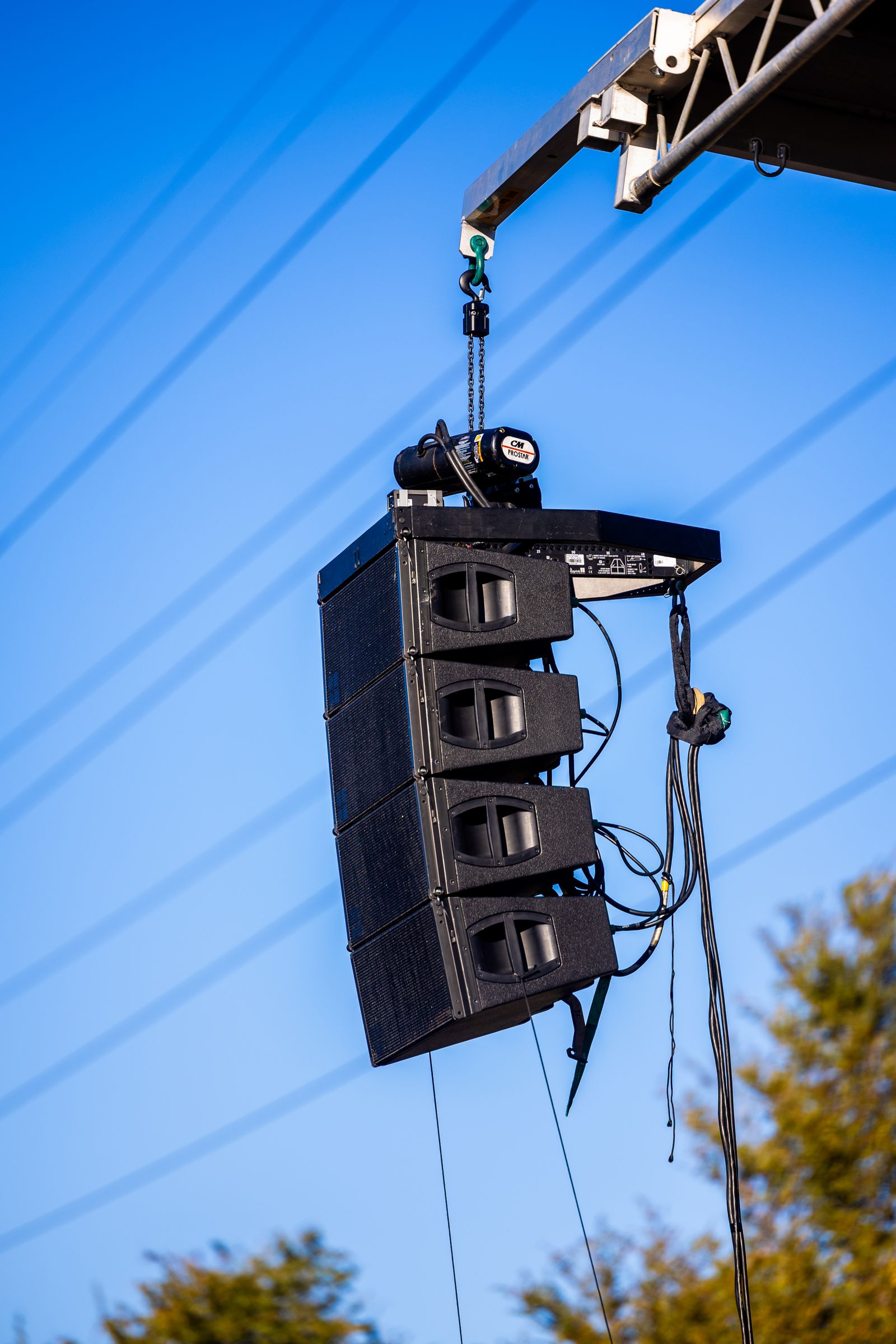

Op festivals, in arena’s en bij grote zaalshows zie je ze vrijwel altijd: lange kolommen zwarte speakers die in een lichte boog naast of boven het podium hangen. Die boog – vaak vergeleken met een banaan of een omgekeerde J – is geen stylingtruc. Het is de zichtbare vorm van een line array: een luidsprekersysteem dat is bedacht om grote publieksvlakken gelijkmatiger te bereiken dan een traditionele set ‘point source’-kasten op statieven.
In dit artikel gaan we in op wat een line array is, hoe de koppeling tussen kastjes werkt, waarom die kromming ertoe doet en wanneer zo’n systeem zinvol is – of juist overkill. De basis van hoe een enkele luidspreker geluid maakt, behandelen we niet opnieuw; daarvoor verwijzen we naar de pagina Luidsprekers.
Wat is een line array?
Een line array is een verticale stapel van (bijna) identieke luidsprekerkasten die mechanisch en akoestisch aan elkaar worden gekoppeld. Het doel is niet alleen ‘meer volume’, maar vooral richting en gelijkmatigheid: smalle verticale spreiding, brede horizontale spreiding, en een geluidsniveau dat van voor naar achter minder hard wegzakt dan bij losse bronnen.
De theorie gaat ver terug – onder meer naar werk van Harry F. Olson in de jaren veertig – maar de moderne concert-line arrays zoals we die nu kennen, kwamen in de vroege jaren negentig commercieel op. Fabrikanten als L-Acoustics populariseerden het idee van een ‘sculptuur’ van golffronten: meerdere elementen die samen als één lange bron moeten samenwerken. Sound On Sound vat het kernidee helder samen: je wilt verticaal gericht geluid (naar het publiek), en horizontaal juist breed, zodat de rijen links en rechts niet worden weggelaten.
Belangrijk om meteen te temperen: een echte, oneindig lange ‘line source’ bestaat in de praktijk niet. ProSoundWeb-auteur Merlijn van Veen noemt het gedrag dat je bij goed gekromde arrays over het publiek ziet daarom ook pseudo-cilindrisch: het niveau over de rijen kan bij hogere frequenties ongeveer 3 dB per afstandverdubbeling dalen (in plaats van de bekende 6 dB van een puntbron), maar dat is geen magische cilinder-golf die overal in de lucht hangt. Het is een ontwerpresultaat – en het hangt sterk af van frequentie, arraylengte en kromming.
Hoe werkt de koppeling van kastjes?
Elke kast in de array is een eigen luidspreker met mid/hoog (vaak via hoorns of waveguides) en meestal ook laag of mid-laag. Door ze dicht op elkaar te stapelen en synchroon aan te sturen, interfereren de golven in de verticale as: buiten de gewenste zone dempen ze elkaar gedeeltelijk, binnen die zone versterken ze elkaar. Dat noemen we kortweg koppeling.
Voor die koppeling is de afstand tussen drivers in relatie tot de golflengte cruciaal. Bij lage frequenties (lange golven) ‘zien’ drivers elkaar makkelijker als één bron; bij hoge frequenties (korte golven) wordt het lastiger. Daarom hebben moderne arrays speciale hoogfrequent-waveguides die het golffront zo vlak mogelijk maken, zodat de kastjes in de hoogte netjes optellen in plaats van een rommelig interferentiepatroon te geven.
In de praktijk betekent dat: je hangt niet zomaar ‘acht speakers onder elkaar’. De inter-element splay (de hoek tussen twee kastjes), de totale verticale dekkingshoek, de lengte van de lijn en de trimhoogte (hoe hoog de array hangt) horen bij elkaar. Fabrikanten leveren daarom voorspellings-software (bijvoorbeeld Soundvision, ArrayCalc, MAPP, DISPLAY) waarmee de hang vóór de show wordt gemodelleerd. ProSoundWeb benadrukt hetzelfde: ‘point and shoot’ werkt bij line arrays niet; de hang moet het model volgen.
Waarom die ‘banaan’-vorm?
Een rechte verticale lijn klinkt in verkooppraatjes als ideaal, maar een publiek zit of staat zelden op één vaste afstand. Vooraan ben je dicht bij de speakers, achteraan ver weg. Dat verschil heet range ratio: de verhouding tussen de afstand tot de verste en tot de dichtstbijzijnde luisteraar. Bij een ratio van 8:1 is de achterste rij akoestisch zo’n 18 dB ‘verder’ dan de voorste – als je niets doet.
Daarom kromt men de array: kleinere splay-hoeken bovenin (meer elementen ‘werken samen’ richting de verre rijen) en grotere splay-hoeken onderin (minder overlap voor de dichtbij-rijen). Michael Lawrence beschrijft op ProSoundWeb hoe je splay-hoeken zo zet dat de aslijnen van de elementen het publieksvlak op ongeveer gelijke tussenafstanden raken. Het resultaat is die klassieke J- of banaanvorm: strakker bovenaan, opener onderaan.
Die kromming heeft een prijs: bij een gekromde array valt het hoog vaak sneller terug dan het laag, omdat je bij hoge frequenties vooral de kastjes ‘hoort’ waarvan je in de verticale dekking van de hoorn zit. Daarom compenseren systemen met equalisatie en limiter-headroom in het hoog – iets wat in technische artikelen soms de ‘ski hill’-curve wordt genoemd. Kort gezegd: de boog is geen esthetiek, maar een manier om de energie over de diepte van het publiek te verdelen.
Een line array is geen toverstaf die overal even hard klinkt. De winst zit in slimme verticale sturing: meer energie naar achteren, minder verspilling naar het plafond – mits de hang klopt.
Line array versus point source
Een point source (puntbron) is de klassieke PA-kast of cluster die geluid min of meer bolvormig uitstraalt. Verdubbel je de afstand, dan daalt het niveau idealiter met ongeveer 6 dB (inverse square law; zie ook dB, SPL en Wat(t)?!). Dat is prima voor clubs, feestzalen en korte afstanden: je zet de kasten neer, richt ze, klaar.
Een line array probeert – binnen een bepaald frequentie- en afstandsgebied – meer op een lijnbron te lijken: minder niveauverlies over afstand (richting 3 dB per verdubbeling over het publiek bij de relevante band), smalle verticale dispersie (spreidingshoek) en daardoor vaak minder geluid naar plafond en vloer. Dat helpt bij lange zalen, tribunes en festivalvelden.
Maar: buiten de ‘near field’ van de array, bij lage frequenties waar de array te kort is ten opzichte van de golflengte, en bij sterke luchtabsorptie in het superhoog, gedraagt ook een line array zich weer meer als puntbron. Vandaar dat subwoofers apart worden ontworpen (vaak als subarray: een gerichte of cardioid opgestelde groep subs) en dat delays (extra arrays verderop in het veld) nodig blijven bij echt grote sites.
Kort jargon
- Dispersie: de hoek waarbinnen de speaker nuttig geluid afgeeft (horizontaal/verticaal). Bij line arrays is de verticale dispersie per kast klein; de totale dekking komt uit de som van de splays.
- Coverage: welk deel van het publiek (of de zaal) je écht bereikt op een bruikbaar niveau en met bruikbare tonale balans – niet alleen ‘of het hoorbaar is’.
- Subarray: een georganiseerde groep subwoofers (bijvoorbeeld in een boog, cardioid of end-fire) die het laag richt of dempt achter het podium, los van de main hang.
- Splay: de hoek tussen twee gekoppelde array-elementen; de knop waarmee je de banaan ‘strakker’ of ‘voller’ maakt.
Wanneer is een line array zinvol?
Zalen en theaters met diepe tribunes, balkons en een groot verschil tussen voorste en achterste rij profiteren vaak van de stuurbaarheid. Je kunt de coverage zo leggen dat balkonranden en plafondreflecties minder ‘mee-eten’ van je mix, mits je modelleert en meet.
Festivals en arena’s zijn het klassieke terrein. Denk aan lange main hangs links en rechts, soms outfills, en delays voor de verre vakken. Op grote festivals zie je vaak dat één type systeem op meerdere podia wordt ingezet: een groot formaat array op de hoofdpodia en compactere line arrays op de kleinere stages. Zulke terreinen vragen om bereik (throw), gelijkmatigheid en voorspelbaar gedrag voor een publiek van tienduizenden bezoekers.
Ook sportarena’s en multifunctional venues kiezen line arrays omdat dezelfde hang vaak zowel voor sport (spraakverstaanbaarheid, beperkte coverage) als voor concerten (volle SPL, bredere inzet) moet werken. Fabrikanten als Martin Audio positioneren systemen als de WPL expliciet voor stadium- en festivalvermogen met voorspellingssoftware voor de hang.
Wanneer is het overkill?
Voor een bruiloft, bedrijfsfeest of schoolfeest in een middelgrote zaal is een volle line-array-hang vaak te zwaar – letterlijk en organisatorisch. Je hebt truss of een vliegconstructie nodig, tijd voor opbouw, motoren, voorspelling, en meestal een technicus die het systeem kent. Luidsprekers boven publiek ophangen is bovendien werk voor ervaren vakmensen met geschikt, gekeurd materiaal. Een goed gerichte point-source-set (tops + sub) op statieven of een kleine groundstack levert daar sneller en goedkoper een prima resultaat.
Hetzelfde geldt voor veel drive-in shows: een mobiele set die snel moet staan, beperkt stroom gebruikt en een feestpubliek op korte afstand bedient, wint zelden bij een festival-array. Kies dan liever een passende PA-set en – als je het uitbesteedt – een bedrijf dat gewend is aan feest- en drive-in-werk.
Vuistregel: hoe groter het verschil in afstand tussen voorste en achterste luisteraar, en hoe kritischer je bent op gelijk niveau en minder reflecties, hoe sneller een line array zich terugverdient. Is iedereen dichtbij en is de zaal akoestisch ‘vergevingsgezind’, dan is het meestal overkill.
Wat je als bezoeker of organisator kunt checken
- Zie je een duidelijke boog of J-vorm, of hangen de kastjes kaarsrecht? Rechte hangs komen voor, maar bij diepe publieksvlakken is een doordachte kromming gebruikelijker.
- Zijn er delay-torens verderop in het veld? Bij grote festivals is dat normaal – de main array hoeft niet alles alleen te doen.
- Klinkt het vooraan schreeuwerig en achteraan dun? Dan schiet de coverage of de splay tekort – een typisch teken dat modellering of trimhoogte niet klopt.
- Hoe staat het laag? Subs in een subarray (bijvoorbeeld cardioid) houden meer laag op het plein en minder achter het podium.
Line array huren voor een evenement
Heb je een grotere zaal, outdoorfeest of corporate event waarbij de achterste rijen wél mee moeten, dan kan huren van een (compacte) line array zinvol zijn – inclusief opbouw en bediening. Begin bij de verhuurbedrijven in de gids op licht-en-geluid.com: filter op afstand tot jouw locatie en vraag gericht of ze arrays vliegen, welke software ze gebruiken voor de voorspelling, en wat er nodig is aan hangpunten en stroom.
Vraag altijd naar ervaring met vergelijkbare zalen of outdoorlocaties, en of er een technicus meekomt die de array mag trimmen. Een line array zonder goede hang is duurder dan een goed gerichte point-source-set – en klinkt vaak slechter.
Kort samengevat
Een line array is een gekoppelde verticale luidsprekerlijn die bedoeld is om grote, diepe publieksvlakken gelijkmatiger te bestrijken. De banaanvorm stuurt meer hoog naar achteren en minder naar de voorste rijen. Het verschil met point source zit vooral in sturing en niveauverloop – niet in ‘automatisch beter geluid’. Op festivals en in grote zalen is het vaak de juiste tool; op een feest of drive-in meestal niet. Wil je de bouwstenen van speakers zelf nog eens nalezen, start bij Luidsprekers en lees bij dB, SPL en Wat(t)?! hoe geluidsdruk en afstand samenhangen.
Bronnen
- Merlijn van Veen – Tech Topic: A Deep Dive Into The Behavior Of Line Arrays (ProSoundWeb)
- Michael Lawrence – Beyond Coverage Angle… (ProSoundWeb)
- Examining Line Array High-Frequency Output Capability (ProSoundWeb)
- Everything You Wanted To Know About Line Arrays (ProSoundWeb)
- Line Arrays Explained (Sound On Sound)
- Martin Audio – WPL Large-Format Line Array (fabrikant)
- L-Acoustics – K2 (fabrikant)
- Meyer Sound – line array productfamilie (fabrikant)
